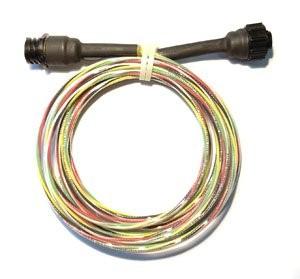

El cable de enlace TT-MJC es un conductor de 4 hilos
conductores y una funda de PVC
transparente,tiene 2 conectores en los extremos
para la unión entre los cables sensores,
cajas de derivación y conexión del
propio cable.
El cable de enlace TT-MJC no detecta fugas de líquido, es un
conductor para repartir la
señal a los distintos cables sensores; desde la
central o módulo de bifurcación.
Se suministra en varias medidas y
conectores |
TT-MLC Cable de conexión 3,5 m.
|
El conector TT-MLC es un cable de enlace de 3,5 m de longitud, que conexiona los
módulos
de control con los sensores del sistema.
Este cable tiene en uno de sus extremos un conector(Plástico o Metal) y en
el otro los
conductores desnudos para su conexión en la central.
El TT-MLC es
de uso obligatorio para cualquier instalación del sistema TraceTek.
|
|
TT-MET Conector final de línea. |
|
|
Conector de terminación de plástico tipo pin. Es
imprescindible en el extremo de
un cable sensor, cable de enlace o conector de
bifurcación.
|
|
Conector de terminación de metal tipo pin. Es imprescindible
en el extremo de un cable sensor,
cable de enlace o conector de
bifurcación.
|
-
|
Los clips de sujeción TT-HDC- están indicados para la
fijación de los cables de enlace
y los cables sensores;
contienen una banda de adhesivo por presión
para sujetar a las superficies
planas. Estos clip se colocan entre 1,5 y 2 m;
y en los cambios de dirección del
cable. |
TT-MBC Conector de bifurcación.
|
El conector TT-MBC es un conjunto de cables unidos en un extremo con un conector
pin
y dos conectores enchufe con una longitud de 50 cm.
Este conector se
emplea en los sistemas TraceTek, para bifurcaciones de la instalación,
conexión entre cables de enlace, cables sensores, cable de enlaces con sensores y cuando
se derivan varios cables sensores, etc... Simula 5 m. de cable sensor por bifurcación.
También se puede emplear para
discriminar las distancias en la instalación del sistema TraceTek.
Se
suministran con conectores de PVC y con conectores
metálicos.
|
TT-TAG Etiquetas
|
Etiquetas para identificar el cable sensor y señalizar la
distancia mapeada.
Las etiquetas se fijan en el cable sensor mediante cierre
sobre sí mismas (como un sujetador de cable).
El paquete contiene 50 etiquetas
amarillas de alta visibilidad y un marcador permanente.
Usar las etiquetas sobre
cada trozo de cable y en los puntos de mapeado. |
TT-WL-4,5 M Prolongador de longitud.
|
Prolongador de calibrado. Simula 5 metros de cable sensor.
Efectúa una división clara entre las áreas separadas en
un sistema de localización. |
TT-Zener.
-
- Ficha Técnica
|
Se utilizan las Barreras Zener cuando los cables sensores son
instalados en áreas peligrosas
Clase I, División 1. Asegura que la energía transferida se
mantiene por debajo de los niveles de ignición explosiva. |
TT-NRM.
-
- Ficha Técnica
|
El módulo relé proporciona múltiples salidas para conexionar
a equipos auxiliares.
Se comunica con el TTDM a través de la misma red RS-485 con
un único cable.
Los relé pueden ser asignados a cualquier región del cable y
para cualquier combinación,
por ejemplo, cable roto.
|
